Nejčastější dotazy na zapojení vypínačů a osazení v elekroinstalaci

Na co se ptáte nejčastěji ?

1)    Je možné osadit vypínače FONTINI  do krabic kompatibilních s ABB?

Ano,  vypínače FONTINI mají standardní rozměry. Velikost i rozteč krabic jsou shodné s ABB.

VIDEO ukazuje způsob montáže do krabice - kabeláž ve videu je pouze ilustrační!



2)    Sedí rozteče montovacích šroubů Fontini do instalačních krabic KU68?

Ano, instalační krabice mají standardní rozměry. Pro montáž je možno použít i řadu krabic do sádrokartonu KI 68L/1 nebo KP 67 výrobce KOPOS KOLÍN.



Doporučujeme následující typy krabic:

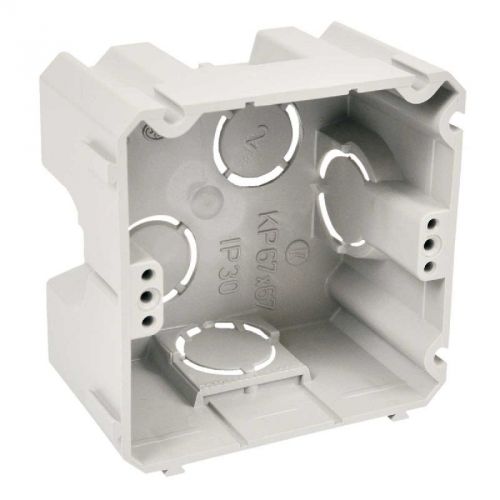

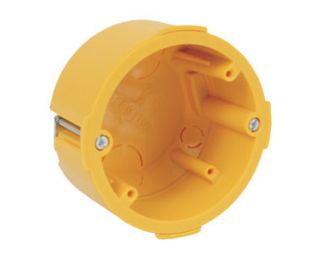

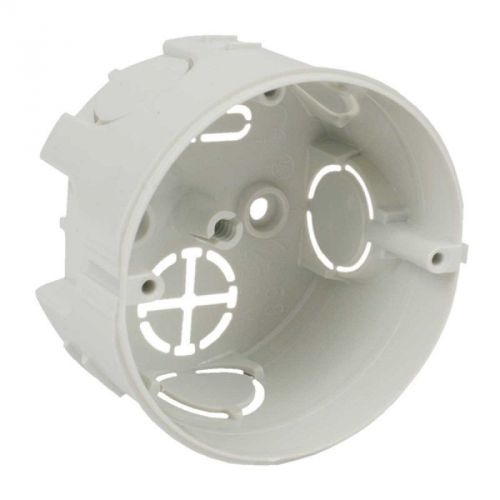

KU 68 (vhodná pro montáž pod omítku)      KI 68L/1(vhodná pro montáž do sádrokartonu)    KP 67 (vhodná pro vícenásobnou montáž)
kopos-ku-68-1901-krabice-elektroinstalacni-univerzalni-500x500krabice-do-sadrokartkopos-kp-67x67-krabice-elektroinstalacni-ctvercova-500x500

Náš TIP: ( Pro zakázkové řady FONT BARCELONA - 5.1 Collection, Bridge, 1950 Collection, MORE jsou doporučovány z důvodu velikosti krabice a umístění upevňujících šroubů)

Jediná krabice do dutých stěn a příček na trhu, která Vám nebude vadit při montáži přístroje. Osobně vyzkoušeno.



DO SDK dodáváme vlastní typy krabic do dutých stěn a příček s hořlavostí do 850°C ... najdete v našem eshopu ZDE >>>



Instalační krabice do SDK pro vypínače FONTINIINSTALAČNÍ KRABICE DO DUTÝCH STĚN A PŘÍČEK

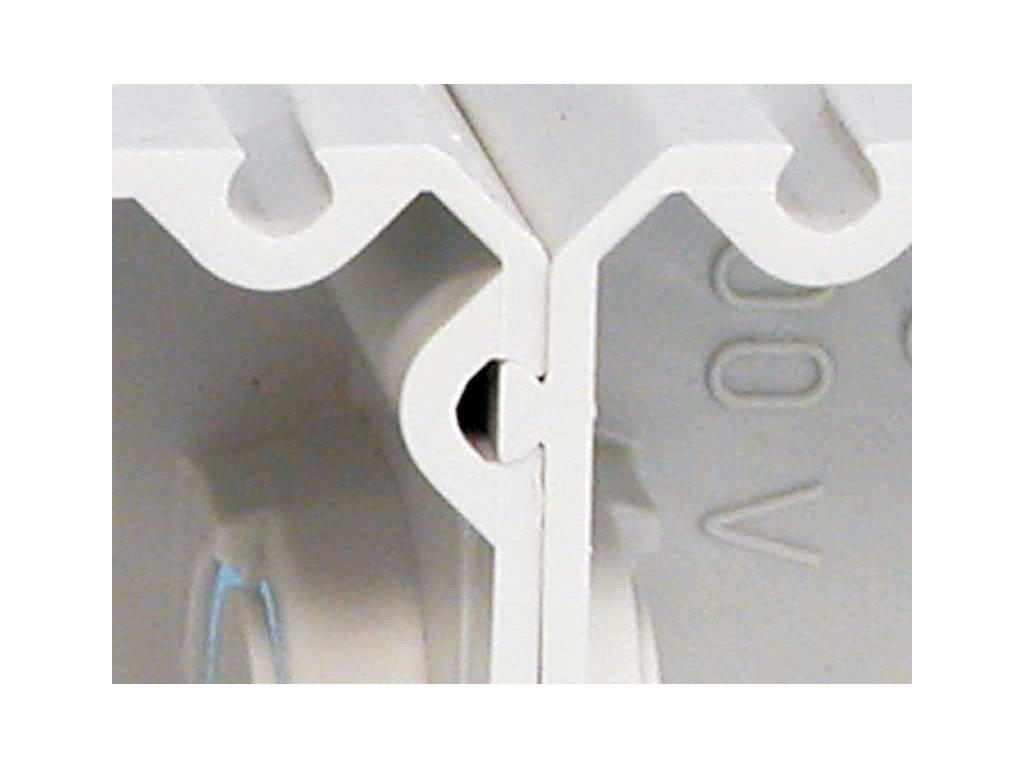

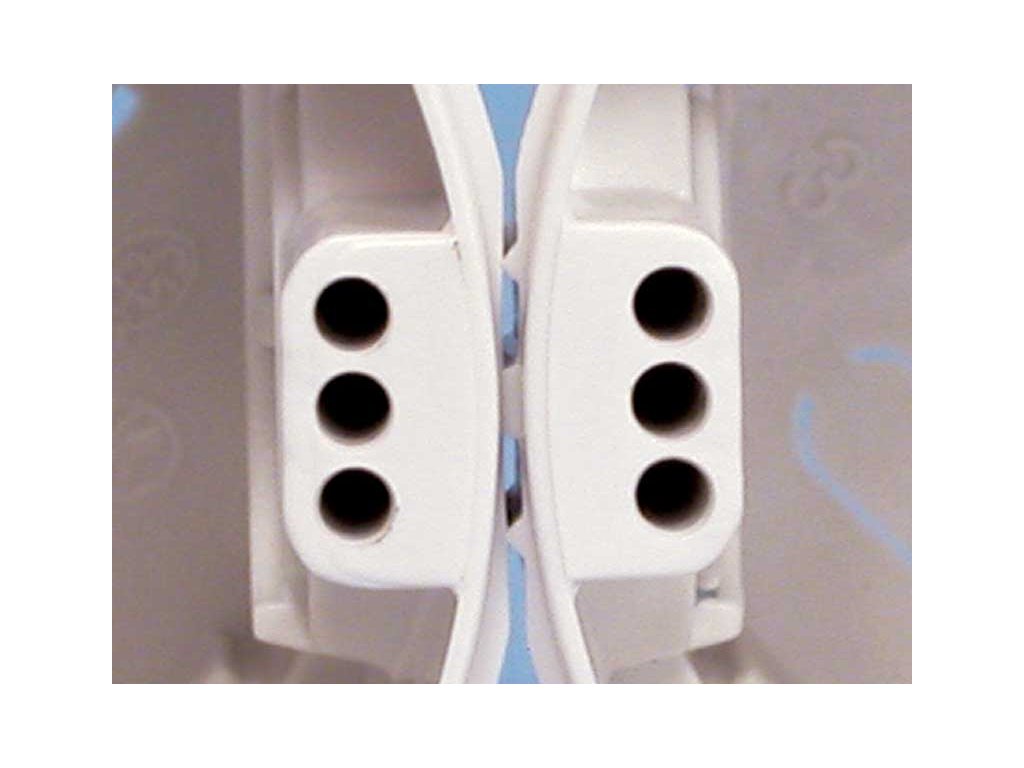

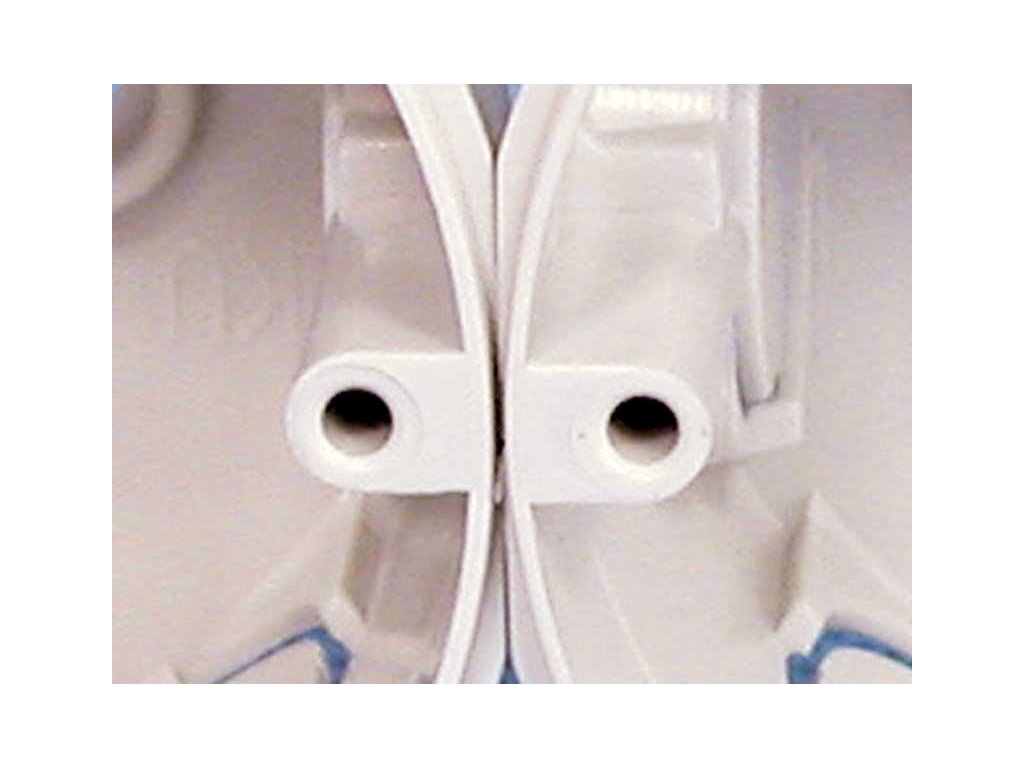

3)    Spojím-li KU68 s předlisovanými zámky, sedí rozteče montážních otvorů a výlisky pro upevňovací šrouby s roztečemi Fontini?

Ano, Fontini pracuje se standardními rozměry. viz obrázek spojení různých typů krabic.

5480(1)5494(1)5502(1)

4)    Co je KU68?

KU68 je univerzální instalační krabice. Vnitřní rozměr je 68 mm.

5)    Nabízí Fontini také dvojzásuvky?

Ne, Fontini nabízí pouze jednoduché zásuvky.

6)    Lze použít termostat pro řadu Garby, Garby Colonial?

Ano, lze, za předpokladu použití  rámečku xx 821 zz.

7)    Co znamená termoplast?

Termoplast je odolnější forma plastu na bázi ABS.

8)    Co je báze ABS.

Materiál odolný vůči UV záření a stárnutí.

9)    V případě použití kovových rámečků a krytů je nutné napojení zemnícího drátu?

Ne, není třeba. Vše je bezpečnostně ošetřeno plastem.

10)    Tlačítko např. 35 310 57 funguje jako vypínač?

Funguje jen jako tlačítko. Tzn. , že je aktivní pouze při stisku.

11)    Kterou zásuvku můžu použít, když mám hvězdicový rozvod tel. a sat. signálu?

Zásuvka je označena jako SINGLE xx 712 zz.

12)    Co je hvězdicový rozvod?

To znamená, že z půdy je do každého místa s přijímačem veden samostatný koaxiální kabel.

13)    Chci použít dvojitou zásuvku kde je Venezia nebo Garby systém, jak to udělat?

Použiju zásuvku programu 37 např. 37 707 zz a k tomu rámeček xx 821 zz.
Ale POZOR – nelze dát do sestavy.

14)    Chci použít vypínač Garby a rámeček Garby Colonial, jakým způsobem provedu montáž?

Adaptér se namontuje na krabici, středem protáhneme kabel. Ukotvíme rámeček Garby Colonial a na střed namontujeme vypínač Garby dle návodu.

15)     Lze použít historické vypínače pro instalaci v exteriéru?

Historické vypínače nelze použít do venkovních prostor. Vypínače mají tzv. krytí    IP 21.

16) Nevíte si rady s číslováním vypínačů?

Naše výrobky jsou značeny třemi skupinkami čísel     xx yyy zz

xx –   označuje  ŘADU zboží

yyy – označuje DRUH zboží

zz –   označuje BARVU zboží

306 č.1 – Ovládá se z jednoho místa (klasický vypínač)
314 č.2 – nad 1KW odepínání obou pólů
300 č.5 – 2 světla z jednoho místa
302 č.5B – 2 světla v jednom vypínači, ovládá se ze dvou míst
308 č.6 – schodišťák – ovládá se ze 2 míst
304 č.7 – křižák, ovládá se z více míst

Podrobnější informace včetně zapojení naleznete v sekci Fontini - Technické informace - Číslování vypínačů a také ZDE

17) MOHU VAŠE SVÍTIDLA A VYPÍNAČE POUŽÍT TAKÉ V KOUPELNĚ? POKUD ANO, JAK?

Ano, většina svítidel a vypínačů má základní krytí IP20. Při jejich umisťování ve vlhkém/mokrém/kondenzujícím prostředí je nutné se řídit platnou normou, která doporučuje bezpečné vzdálenosti pro montáž a provoz těchto elektroinstalačních prvků. Malým návodem Vám může být připojený obrázek.

koupelna



18) Co znamená IPxx? Co je to?

Krytí je konstrukční opatření, které je součástí el. předmětu. Poskytuje ochranu před dotykem s živými a pohybujícími se částmi a dosahuje se jím ochrana před poškozením vniknutím cizích předmětů, prachu, vody, plynů a pod.

Předpisem, který v současnosti specifikuje stupně krytí el. zařízení je ČSN EN 60 529 Stupně ochrany krytem , vydaná v listopadu 1993 a nahrazující v celém rozsahu dříve platné normy ČSN 330330 Krytí el. zařízení z 4/79 a ČSN 345612 Základní zkoušky krytí el. předmětů z 6/66.

Nová norma zachovává způsob označování stupně krytí písmeny IP spolu se dvěma čísly a navíc zavádí další přídavná písmena A, B, C, D a doplňková písmena H, M, S, W, obojí jako nepovinná.

Stupně ochrany před dotykem nebezpečných částí a před vniknutím cizích pevných těles udávané první číslicí:
IP 0x - Nechráněno
IP 1x - Zařízení je chráněno před vniknutím pevných cizích těles o průměru 50mm a větších a před dotykem hřbetem ruky.
IP 2x - Zařízení je chráněno před vniknutím pevných cizích těles o průměru 12,5mm a větších a před dotykem prstem.
IP 3x - Zařízení je chráněno před vniknutím pevných cizích těles o průměru 2,5mm a větších a před dotykem nástrojem.
IP 4x - Zařízení je chráněno před vniknutím pevných cizích těles o průměru 1mm a větších a před dotykem drátem.
IP 5x - Zařízení je chráněno před prachem a před dotykem drátem.
IP 6x - Zařízení je prachotěsné a je chráněno před dotykem drátem.

Stupně ochrany proti vniknutí vody udávané druhou číslicí:

IP x0 - Nechráněno.
IP x1 - Svisle kapající.
IP x2 - Kapající ve sklonu 15o.
IP x3 - Kropení, déšť.
IP x4 - Stříkající.
IP x5 - Tryskající.
IP x6 - Intenzivně tryskající.
IP x7 - Dočasné ponoření.
IP x8 - Trvalé ponoření.
Stupně ochrany před dotykem nebezpečných částí udávané přídavným písmenem:

A - Chráněno před dotykem hřbetem ruky - sonda dotyku je koule
o průměru 50mm.
B - Chráněno před dotykem prstem - článkový zkušební prst o průměru
12mm a délky 80mm.
C - Chráněno před dotykem nástrojem - sonda dotyku o průměru 2,5mm
a délky 100mm.
D - Chráněno před dotykem drátem - sonda dotyku o průměru 1mm
a délky 100mm.

Sonda dotyku musí mít ve všech případech přiměřenou vzdušnou vzdálenost od nebezpečných částí.

Doplňková písmena:

H - Zařízení vysokého napětí.
M - Zkoušeny škodlivé účinky vniklé vody, jsou-li pohyblivé části zařízení
v pohybu (např. rotor točivého stroje).
S - Zkoušeny škodlivé účinky vniklé vody, jsou-li pohyblivé části zařízení
v klidu (např. rotor točivého stroje).
W - Vhodné pro použití za stanovených povětrnostních podmínek. Krytí je dosaženo dodatečnými ochrannými vlastnostmi nebo metodami.

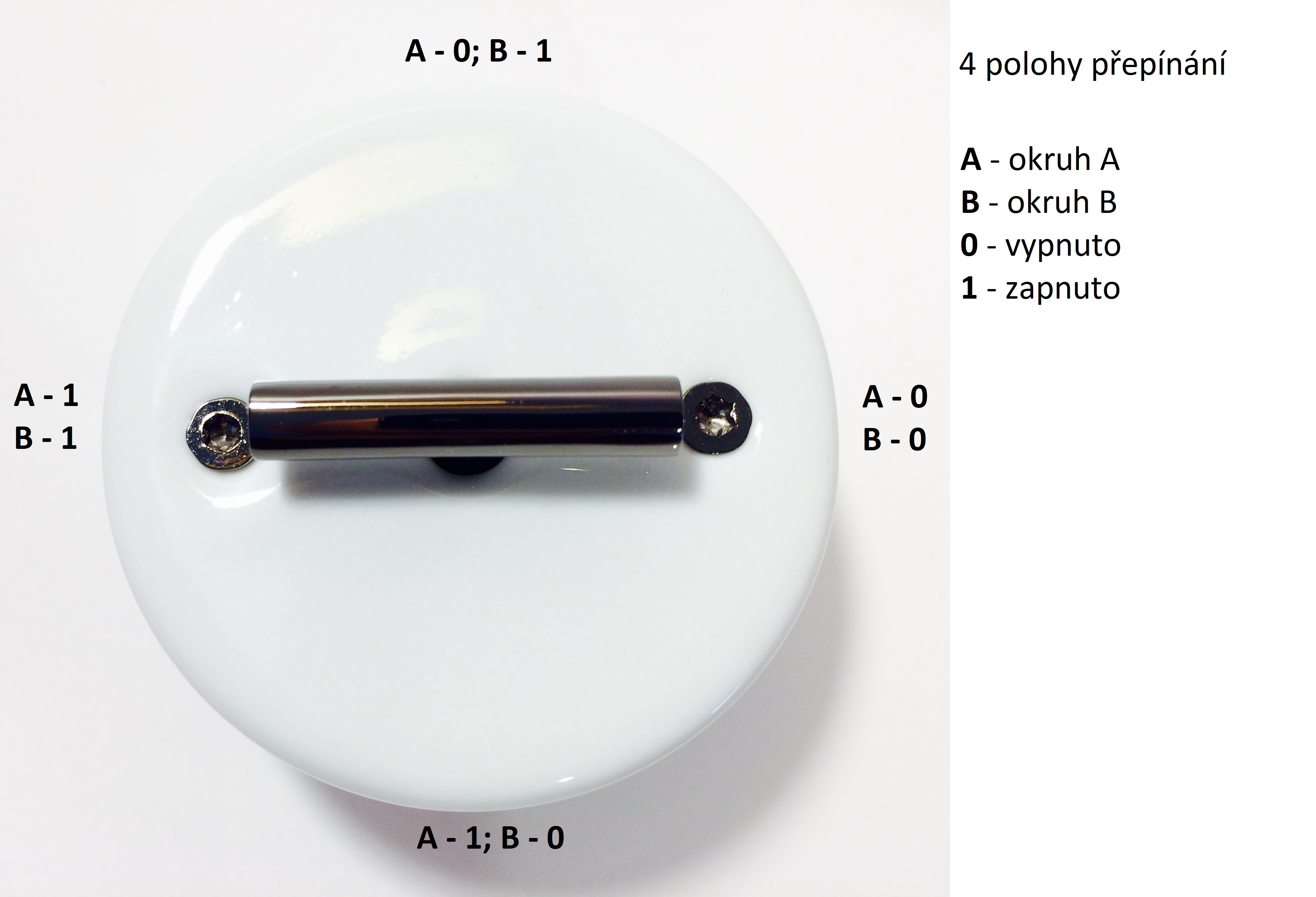

19. Jak funguje dvojitý vypínač č. 6 u otočného porcelánového vypínače Fontini ?



Zapojení vypínače č. 5B neboli dvojitého vypínače č. 6 (tzv. dvojitého shodišťového vypínače) je odvozeno od lustrového vypínače č. 5 a podobně jako lustrový vypínač ovládá 2 okruhy jednoho svítidla. Tento dvojitý schodišťový vypínač navíc může přepínat 2 okruhy ovládané z více míst.

Funkčnost je zobrazena na obrázku:

vypínač č. 5B DO
