Schémata zapojení

Schémata zapojení - poradna

Fontini banner 1

1)    JAK SE ZAPOJÍ VYpínač č. 6 - schodišťový vypínač  tzv. schodišťáK?

V přiloženém schématu najdete základní zapojení vypínače č.6

Zapojení schodišťové se používá, pokud potřebujeme ovládat svítidlo z více míst - potřebujeme tedy  nejméně dva vypínače č. 6.

(Barvy na vypínačích: Rojo/červená, Negro/černá)

Na červený pól vypínače přivedete vstupní fázi a na druhém vypínači připojíte fázi na svítidlo. Pracovní vodič propojíte v krabici nebo pod vypínačem.

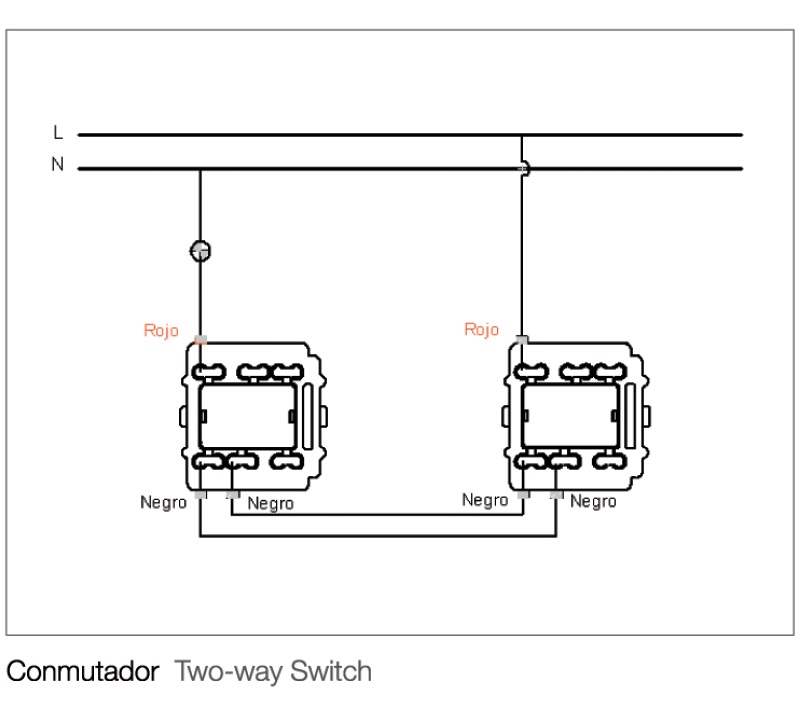

zapojení vyp. 2x6

Obecné schéma :



razeni6

Anniversary collection Garby

2)    jak se zapojí vypínač č. 7 - křížový vypínač tzv. křižák?



V přiloženém schématu najdete základní zapojení vypínače č. 7 ve spojení s vypínači č. 6.

Zapojení křížového vypínače č. 7 se používá pokud potřebujeme ovládat svítidlo z více než dvou míst (ze tří míst př.: vypínač č. 6 + vypínač č. 7 + vypínač č. 6).

Příklad:  potřebujeme-li ovládat svítidlo ze 7 míst -  odečteme 2 ks vypínačů č. 6  a vyjde nám výsledný počet potřebných vypínačů č. 7, tzn. 5 ks

(Barvy na vypínačích: Rojo/červená, Negro/černá)

Na červený pól přivedeme jeden z tzv. korespondenčních vodičů vypínače č. 6 a z červeného výstupu jej znovu napojíme na korespondeční vodič dalšího vypínače č. 7 nebo koncového vypínače č. 6. To samé platí pro černý pól.

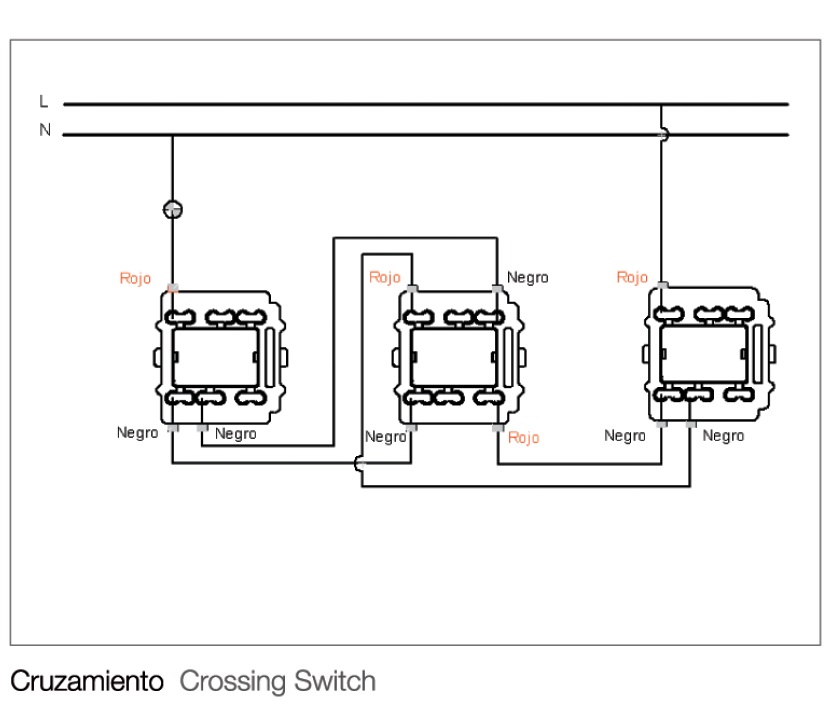

zapojení vyp. 6+7+6

Obecné schéma:

razeni7

Fontini banner 4

3)    jak se zapojí vypínač č. 5B (2xvypínač č. 6) - dvojitý schodišťák?



V přiloženém schématu najdete základní zapojení vypínače č. 5B ve spojení s vypínači č. 6.

Zapojení dvojitého schodišťového vypínače č.5B se používá pokud potřebujeme ovládat dvě svítidla z jednoho vypínače (tedy: vypínač č. 6 + vypínač č. 5B + vypínač č. 6).

(Barvy na vypínačích: Rojo/červená, Negro/černá)

Na červený pól přivedeme fázi nebo zapojíme fázi ke svítidlu jednoho i druhého okruhu vypínače č. 6. Korespondenční vodiče zapojíme do černých svorek dle schéma.

zapojení vyp. 6+5b+6

Obecné schéma :

razeni66

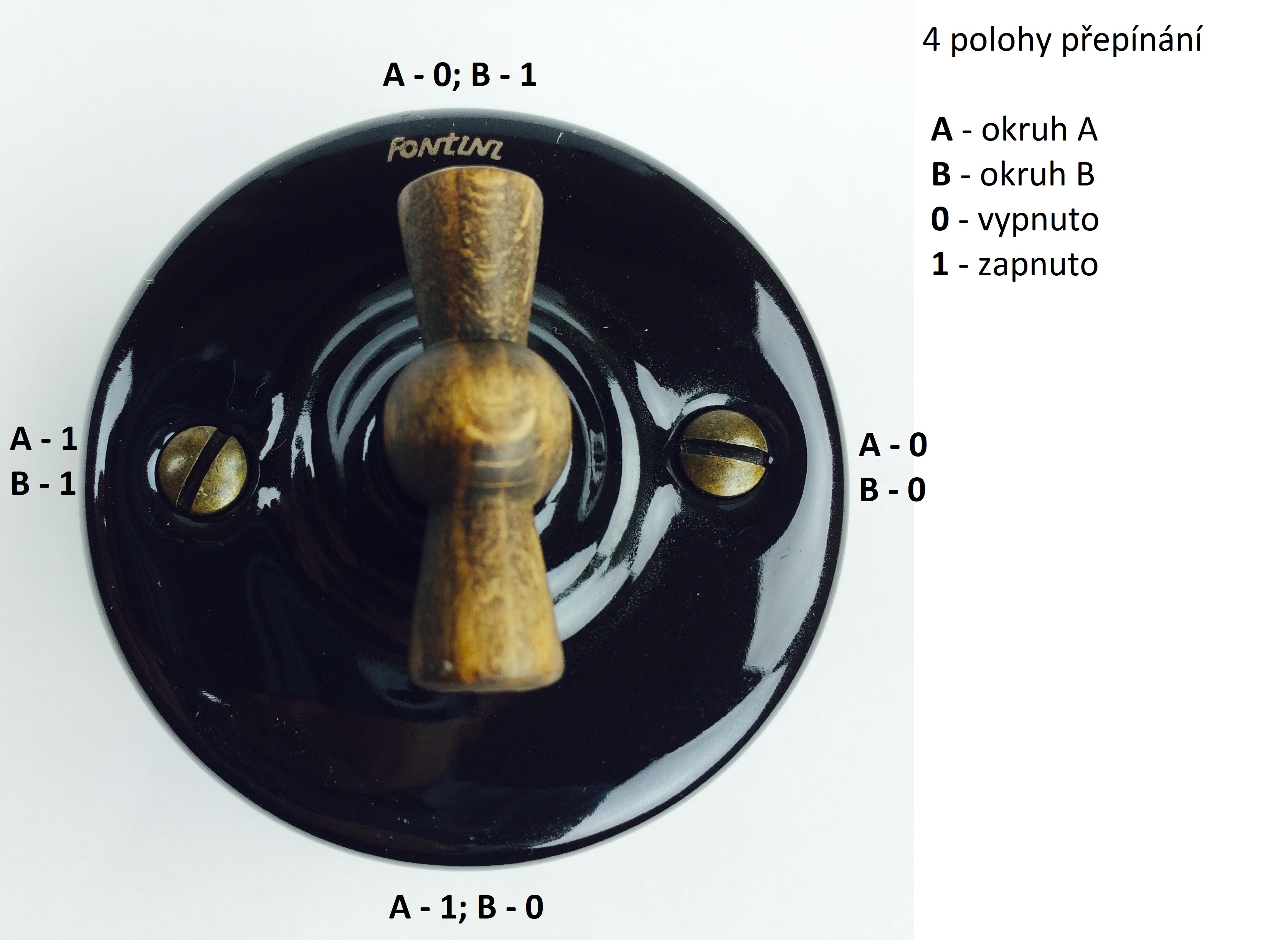

Zjednodušený popis funkce dvojitého otočného vypínače č.5B neboli 6+6.



vypínač 5B - vysvětlení principu otočného vypínače



odkaz_Le_Ceramiche

4)    JAK SE ZAPOJÍ ŽALUZIOVý ovladač?

V přiloženém schématu najdete základní zapojení žaluziového ovladače.

(Barvy na vypínačích: Rojo/červená, Negro/černá)

Na červené póly ovladače přivedete výstupní fázi k motoru žaluzie nebo rolety a na černý pól přivedeme přívodní fázi od jističe. Pracovní vodič propojíme v krabici nebo pod vypínačem.

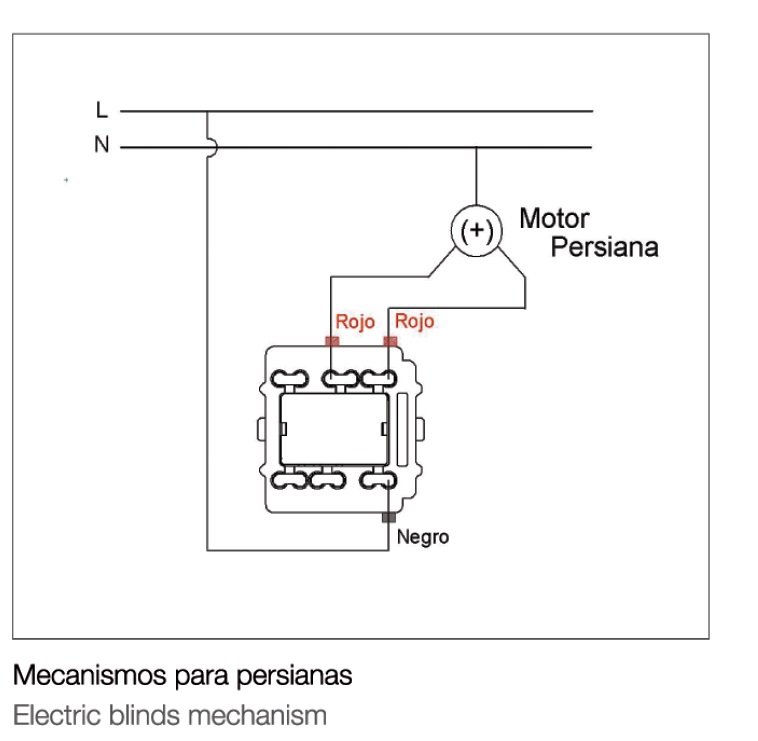

zapojení žaluziový ovladač
